クールチューブ
COOLTUBE
Tubed COLD PLATES for low to medium power applications

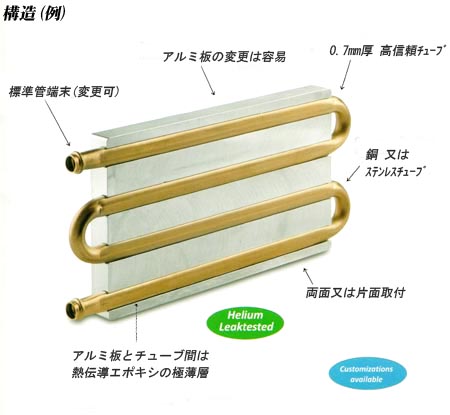

本品はチュ− ブ埋込型の冷却板で低/中クラスの熱量用のアプリケーションに用います。

銅またはステンレスの管をアルミニウム板に圧入してあります。

精密加工技術により薄い熱伝導エポキシ樹脂の層で熱性能を向上させてあります。

ご要望によりカスタマイズにも対応可能です。
　



CLTCU414-160 SS/DS
CLTCU414-320 SS/DS
CLTCU438-160 SS/DS
CLTCU438-320 SS/DS

寸法 ：
160×78×8.8mm
管 ：
1/4" 銅

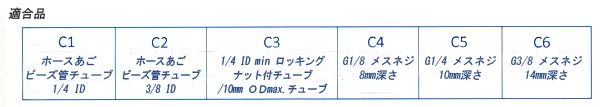

標準接続 ：
C1

備考：
SS ･･･ 片面構造
DS ･･･ 両面構造
　
寸法 ：
320×78×8.8mm
管 ：
１/４" 銅
標準接続 ：
C1

備考：
SS ･･･ 片面構造
DS ･･･ 両面構造
　
寸法 ：
160×95×13.8mm
管 ：
3/8" 銅
標準接続 ：
C2

備考：
SS ･･･ 片面構造
DS ･･･ 両面構造
　
寸法 ：
320×95×13.8mm
管 ：
3/8" 銅
標準接続 ：
C2

備考：
SS ･･･ 片面構造
DS ･･･ 両面構造
　




CUSTOMIZED PRODUCT

管側に平面度を出し8 箇所の孔を開けた IGBT モジュール用のクールチューブです。
（カスタム製品の一例）
