TFR フィン付銅管熱交換器
Tube fin heat exchangers


TFR フィン付銅管熱交換器は液体と空気の流れによる熱交換器です。

また本品は複数の配置構造やOEM またカスタマイズへの対応が可能です。

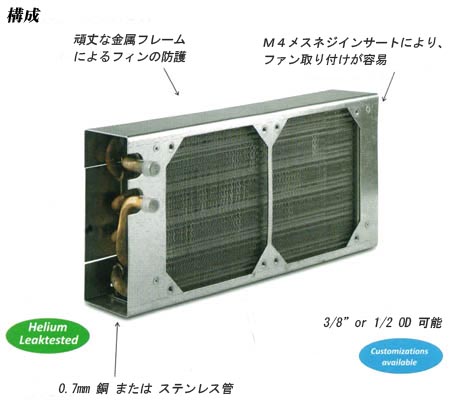

この熱交換器は銅管またはステンレス管をアルミニュームフィンまたは銅のフィンに拡張して作られます。
対応可能な寸法及びオプション

TFR2F080-54

ご購入はこちら
管 ：
3/8" ×0 7mm 銅
放熱フィン ：
25×22 ｱﾙﾐﾆｭｰﾑ
寸法 ：
184×150×46mm
能力 ：
110W
@80CFM @5LPM
圧力損失 ：
0.07bar @ 4LPM
ﾌｧﾝ取付 ：
80mm角 2台取付
接続 ：
 ご要望に応じます。
　

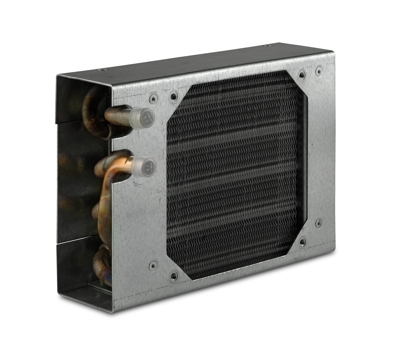

TFR1F120-46

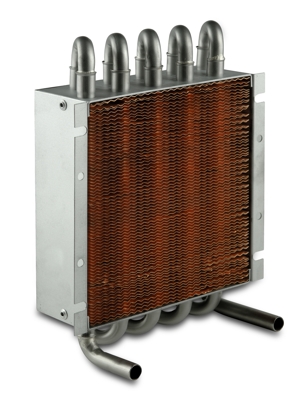

TFR1F120-46CU-SS
TFR1F120-54

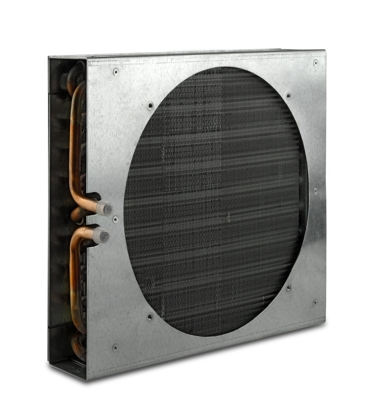

TFR1F254-54
    ご購入はこちら ご購入はこちら
管 ：
3/8" ×0 7mm 銅
放熱フィン ：
25×22 ｱﾙﾐﾆｭｰﾑ
寸法 ：
184×150×46mm
能力 ：
960W
@90CFM @4LPM
圧力損失 ：
0.08bar @ 4LPM
ﾌｧﾝ取付 ：
120mm角 1台取付
接続 ：
 ご要望に応じます。
　
管 ：
3/8" ×0 7mm 鋼鉄
放熱フィン ：
25×22 銅
寸法 ：
192×150×46mm
能力 ：
820W
@90CFM @4LPM
圧力損失 ：
0.08bar @ 4LPM
ﾌｧﾝ取付 ：
120mm角 1台取付
接続 ：
 ご要望に応じます。
　
管 ：
3/8" ×0 7mm 銅
放熱フィン ：
25×22 ｱﾙﾐﾆｭｰﾑ
寸法 ：
179×130×54mm
能力 ：
960W
@90CFM @4LPM
圧力損失 ：
0.08bar @ 4LPM
ﾌｧﾝ取付 ：
120mm角 1台取付
接続 ：
 ご要望に応じます。
　
管 ：
3/8" × 7mm 銅
放熱フィン ：
25×22 ｱﾙﾐﾆｭｰﾑ
寸法 ：
296×255×54mm
能力 ：
3500W
@425CFM @4LPM
圧力損失 ：
0.07bar @ 4LPM
ﾌｧﾝ取付 ：
254mm角 1台取付
接続 ：
 ご要望に応じます。
　
主な用途：医療器

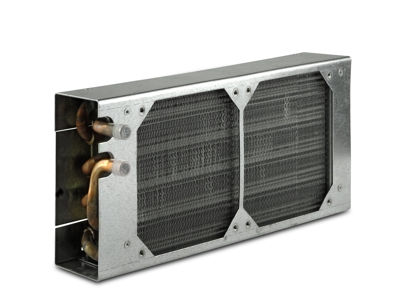

TFR2F120-46
TFR2F120-54

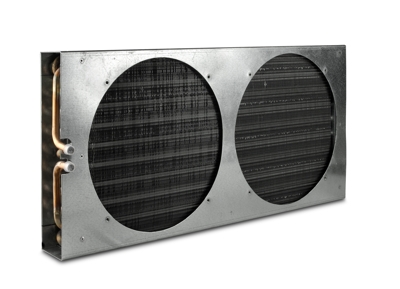

TFR2F254-54
  ご購入はこちら ご購入はこちら
管 ：
3/8" ×0 7mm 銅
放熱フィン ：
25×22 ｱﾙﾐﾆｭｰﾑ
寸法 ：
312×150×46mm
能力 ：
1500W
@180CFM @4LPM
圧力損失 ：
0.1bar @ 4LPM
ﾌｧﾝ取付 ：
120mm角 2台取付
接続 ：
 ご要望に応じます。
　
管 ：
3/8" ×0 7mm 銅
放熱フィン ：
25×22ｱﾙﾐﾆｭｰﾑ
寸法 ：
299×130×54mm
能力 ：
1500W
@180CFM @4LPM
圧力損失 ：
0.1bar @ 4LPM
ﾌｧﾝ取付 ：
120mm角 2台取付
接続 ：
 ご要望に応じます。
　
管 ：
3/8" ×0 7mm 銅
放熱フィン ：
25×22 ｱﾙﾐﾆｭｰﾑ
寸法 ：
552×255×54mm
能力 ：
5600W
@850CFM @4LPM
圧力損失 ：
0.12bar @ 4LPM
ﾌｧﾝ取付 ：
254mm角 2台取付
接続 ：
 ご要望に応じます。
　
　
　
　
　
　


標準品につきましては端子(TUBE)形状により形名末尾に「S」または「N」の記号が付加されます。
（TUBE突起あり：S ／ TUBE突起無し：N）

販売品についての詳細はE-shopをご覧ください。
